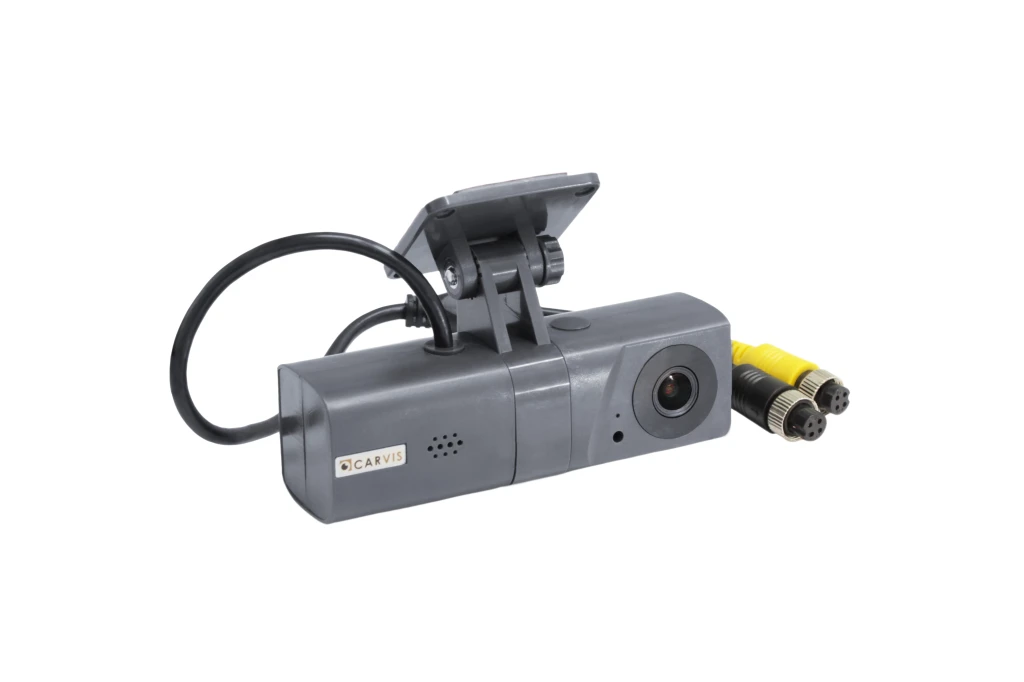

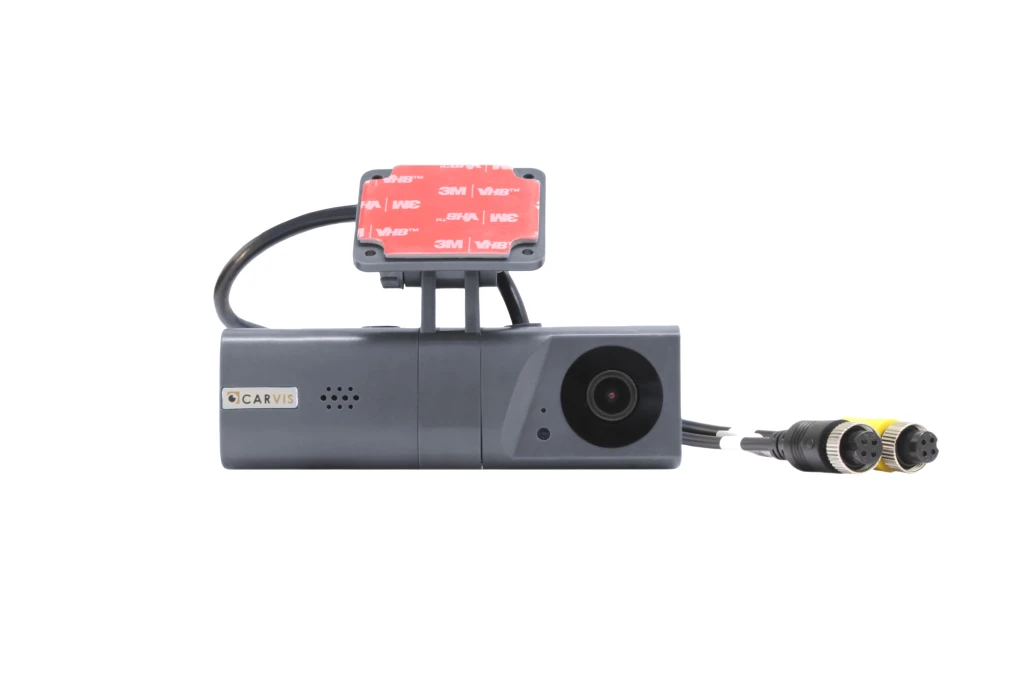

Двунаправленная AHD-камера CARVIS MC-427IR Dual представляет собой комплексное решение для автотранспорта, объединяющее салонную и фронтальную камеры с встроенным микрофоном, направленным в салон. Устройство крепится на лобовое стекло с возможностью регулировки наклона, обеспечивая одновременный контроль дорожной обстановки и событий внутри транспортного средства. Обе камеры оснащены высокочувствительными CMOS-сенсорами SONY STARVIS (IMX307) с разрешением Full HD (1920×1080), что гарантирует высокую детализацию изображения в любых условиях освещения. Камера имеет сертификат соответствия требованиям транспортной безопасности, разрешающий её применение на объектах транспортной инфраструктуры.
Ключевые преимущества
-
Две независимые камеры: фронтальная (110°) для обзора дороги и салонная (90°) для контроля пассажиров и водителя с возможностью выбора объектива 2,8 мм (110°/90°) или 3,6 мм (90°/75°).
-
Матрица SONY STARVIS: два сенсора IMX307 с чувствительностью 0,0001 люкс обеспечивают отличное качество видео даже в сумерках и ночью.
-
Светосильный объектив F1,0: улучшенная диафрагма пропускает больше света, повышая четкость и яркость изображения при слабом освещении.
-
Встроенный микрофон: направлен в салон, позволяет вести аудиозапись происходящего внутри транспортного средства (салонная камера, разъем Rear).
-
ИК-подсветка салона: дальность до 5 метров обеспечивает качественную съемку в полной темноте, автоматически активируясь через механический ИК-фильтр.
-
Два независимых 4-пиновых авиаразъема: каждое соединение с крепежной гайкой устойчиво к вибрациям и тряске, что гарантирует надежную работу обеих камер.
-
Аппаратный WDR и BLC: широкий динамический диапазон и компенсация задней засветки обеспечивают отличную видимость при ярком встречном свете, въезде в тоннели и засветке фарами.
-
Регулируемое крепление: установка на лобовое стекло позволяет настроить угол обзора для оптимального захвата дороги и салона.
-
Сертификация транспортной безопасности: наличие документа подтверждает соответствие требованиям и разрешает установку на объектах транспортной инфраструктуры.
Технические характеристики
| Параметр | Значение |
| Тип камеры | Автомобильная, двунаправленная (фронтальная + салонная) |
| Матрица | 1/2,8" CMOS Sony IMX307 + FH8550M (2 шт.) |
| Разрешение | 2 × 2 Мп (1920×1080, Full HD) каждая |
| Количество активных пикселей | 1920×1080 (каждая камера) |
| Объектив, мм | 2,8 F1,0 (опционально 3,6 F1,0) |
| Угол обзора по горизонтали | 110° (2,8 мм) / 90° (3,6 мм) — фронтальная; 90° (2,8 мм) / 75° (3,6 мм) — салонная |
| Система цветности | PAL |
| Видеовыход | 2 × авиационный интерфейс (4 pin), AHD |
| Аудиовыход | Есть (салонная камера, разъем Rear) |
| Встроенный микрофон | Есть (направлен в салон) |
| Чувствительность, люкс | 0,0001; 0 с включенной ИК |
| Гамма коррекция | 0,45 |
| Электронный затвор, с | 1/25 – 1/100 000 |
| Отношение «сигнал/шум», дБ | более 48 (AGC выключен) |
| Шумоподавление | 3D DNR |
| Баланс белого | Автоматический |
| Контроль усиления (AGC) | Автоматический |
| Аппаратный WDR | Есть |
| BLC (компенсация задней засветки) | Есть |
| Режим «день/ночь» | Автоматический, механический ИК-фильтр |
| Инфракрасная подсветка (дальность), м | до 5 (салонная камера) |
| Материал корпуса | Пластик |
| Класс защиты | IP31 |
| Рабочие условия | −30°C … +60°C, влажность до 95% |
| Напряжение питания, В | DC 12±3 |
| Максимальное энергопотребление, мА | 320 |
| Размер, мм | 127×40×40 (без кронштейна) |
| Вес, г | 160 |
Области применения
-
Пассажирский транспорт: автобусы, троллейбусы, трамваи — одновременный контроль дороги и салона, аудиозапись для фиксации конфликтов.
-
Такси и каршеринг: наблюдение за дорогой и пассажирами, запись разговоров для разрешения спорных ситуаций.
-
Школьные автобусы: контроль за детьми в салоне и дорожной обстановкой, аудиофиксация происходящего.
-
Коммерческий транспорт: грузовики, фургоны — мониторинг кабины водителя и дороги перед ТС.
-
Служебный транспорт: полиция, скорая помощь, инкассация — полная видео- и аудиофиксация событий.
Комплектация
-
Двунаправленная камера CARVIS MC-427IR Dual (фронтальный + салонный модули)
-
Крепление на лобовое стекло с регулировкой наклона
-
2 кабеля с авиационными разъемами (4-pin)
-
Руководство по эксплуатации
-
Сертификат соответствия требованиям транспортной безопасности
Монтаж и подключение
Камера устанавливается на лобовое стекло с помощью регулируемого кронштейна, позволяющего настроить оптимальный угол обзора для фронтальной и салонной камер. Каждый модуль подключается через отдельный 4-пиновый авиационный разъем с фиксирующей гайкой, устойчивый к вибрациям. Питание подается от бортовой сети 12 В (диапазон 9–15 В), видеосигнал от каждой камеры передается по стандарту AHD. Салонная камера дополнительно передает аудиосигнал через разъем Rear. Благодаря встроенной ИК-подсветке (до 5 м) салонная камера обеспечивает качественную съемку в полной темноте. Пластиковый корпус с классом защиты IP31 защищает от вертикально падающих капель и частиц, что допустимо для использования в салоне. Наличие сертификата транспортной безопасности делает камеру предпочтительным выбором для пассажирских перевозок и коммерческого транспорта.
Характеристики
| Производитель: | CARVIS |
| ИК-подсветка | 5м |
| Разрешение записи | 1920×1080 |
| максимальное разрешение | 2×2 Mpx (1080P) |
| Напряжение питания | DC 12±3 |
| Корпус | Пластик |
| Объектив | 1/2,8" CMOS Sony CMOS IMX307+FH8550M |
| Рабочая температура (с АКБ) | −30℃ ... +60℃, влажность до 95% |
| Разъем подключения | Авиационный интерфейс (2×4 pin), AHD |
| Степень защиты корпуса | IP31 |
| Угол обзора | 2,8 F1,0 (опционально 3,6 F1,0) |
| Код товара: | |
Документация
